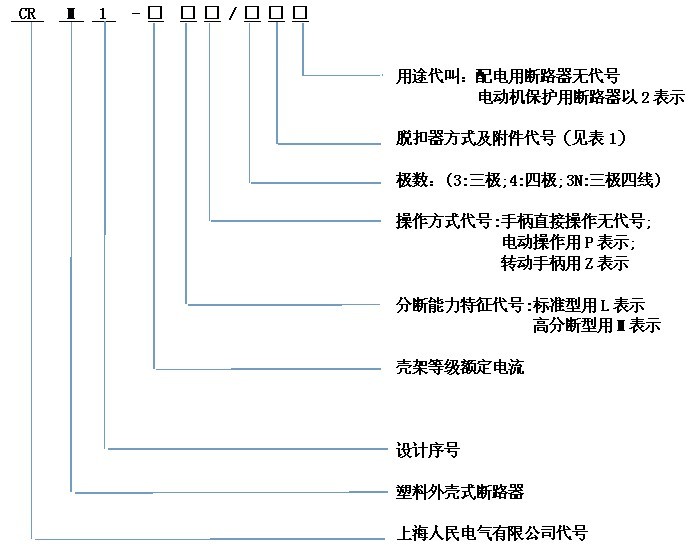

注：1.按額定極限短路分斷能力的高低分為L型（標準型）、M型（較高分斷型）、H型（高分斷型）。
2.手柄直接操作無代號：電動操作用P表示；轉動手柄用Z表示。
3.配電用斷路器無代號：保護電動機用2表示。
4.按產品極數分為三極、四極，四極產品中中性極（N極）的形式分四種：
A型：N極不安裝過電流脫扣器，且N極始終接通，不與其他三極一起合分。
B型：N極不安裝過電流脫扣器，且N極與其他三極一起合分（N極先合后分）。
C型：N極安裝過電流脫扣器，且N極與其它三極一起合分（N極先合后分）。
D型：N極安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分。

斷路器按照其額定極限短路分斷能力，分為L型（標準型）、M型（較高分斷型）、H型（高分斷型）三種。該斷路器具有體積小、分斷能力、飛弧短、抗振動等特點。

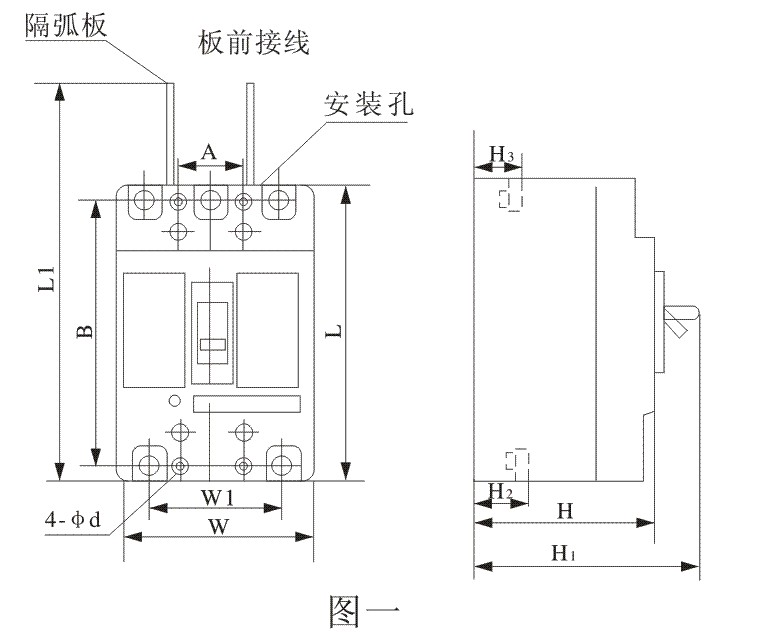

斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。

二、2.1周圍空氣溫度
???a.周圍空氣溫度上限不超過+40℃;
???b.周圍空氣溫度下線不低于-5℃;
???c.周圍空氣溫度24h內的平均值不超過+35℃;
（1）周圍空氣溫度下限為-10℃或-25℃的工作條件，訂貨時用戶須向制造商聲明。
（2）周圍空氣溫度上限超過+40℃或下限低于-25℃的工作條件，用戶訂貨時必須與制造廠協商。
2.2海拔：安裝地點的海拔不超過2000m;
2.3大氣條件
周圍空氣溫度為+40℃時，大氣的相對濕度不超過50%，在較低的溫度下可以有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
2.4污染等級：安裝地點的污染等級為3級。
2.5安裝類別：斷路器主電路的安裝類別為Ⅲ，Inm≤800A可為Ⅳ；不接至主電路的輔助電路和控制電路的安裝類別Inm≤400A為Ⅱ，Inm≥630A的為Ⅲ。
2.6安裝條件：斷路器應按照本廠提供的使用說明書戶內單獨安裝或安裝在配電柜中，安裝面與垂直面?zhèn)葍A斜度不大于5°。
2.7安裝環境條件
a.安裝在無顯著搖動和沖擊振動的地方；
b.安裝在無雨雪侵襲的地方；
c.安裝地方應無爆炸危險的介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

保護特性?:

脫扣器動作性能?
配電用??????????表1

脫扣器額定工作電流（A）	熱脫扣器（基準溫度40℃）		電磁脫扣器動作電流（A）	備注
脫扣器額定工作電流（A）	1.05In（冷態）不動作時間	1.30In（熱態）不動作時間	電磁脫扣器動作電流（A）	備注
10＜In≤63	≥1	＜1	10In±20%	配電保護型注： 1250A為 7In±20%
63＜In≤100	≥2	＜2	10In±20%
100＜In≤1250	≥2	＜2	5In±20% 7In±20% 10In±20%

注：額定電流小于160A無5In電流脫扣
保護電動機用

脫扣器額定工作電流（A） 10≤In≤630	熱脫扣器（基準溫度40℃）				電磁脫扣器動作電流（A）
	1.0In（冷態）不動作時間	1.20In（冷態）不動作時間	1.50In（冷態）不動作時間	7.20In（冷態）不動作時間	電磁脫扣器動作電流（A）
	≥2	≤2	8min	6S＜Tp≤20s	12In±20%

功率耗損?:

斷路器功率損耗??????????表2?

型號	通電電流（A）	三極總功率損耗（W)
型號	通電電流（A）	板前、板后接線	插入式板前接線	插入式班后接線
CRM1-63(L、M）直熱型（10A～25A)	25	28	/	32
CRM1-100(L、M、H）直熱型（16A～25A)	25	40	42	45
CRM1-63(L、M）間熱型（32A～63A)	63	20	/	24
CRM1-100(L、M、H）間熱型（32A～100A)	100	35	37	40
CRM1-225(L、M、H）	225	62	66	70
CRM1-400(L、M、H）	400	115	120	125
CRM1-630(L、M、H）	630	187	193	200
CRM1-800(L、M、H）	800	262	/	300
CRM1-1250(L、M、H）	1250	386	/	/

降容系數?:

斷路器環境溫度變化的降容系數??????????表3

型號	降容系數（In）
型號	+40℃	+45℃	+50℃	+55℃	+60℃
CRM1-63	1	0.94	0.88	0.81	0.74
CRM1-100	1	0.96	0.91	0.85	0.78
CRM1-225	1	0.97	0.94	0.90	0.86
CRM1-400	1	0.95	0.89	0.82	0.75
CRM1-630	1	0.94	0.88	0.82	0.76
CRM1-800	1	0.94	0.87	0.80	0.72
CRM1-1250	1	0.92	0.85	0.79	0.70

注：以上降容系數均在通于殼架額定電流下測得

型號	殼架等級額定電流Inm（A）	額定電流In(A）	額定工作電壓Ue（V)	額定絕緣電壓Ui（V）	極數	額定極限短路分斷能力級別	額定極限短路分斷能力Icu（kA）		額定運行短路分斷能力Ics（kA)		操作性能（次）		操作性能（次）			飛弧距離
							AC 690V	AC 400V	AC 690V	AC 400V	通電	不通電	L	W	H
CRM1-63	63	10、16、20、25、32、40、50、63	AC?400	AC?500	3	L		25		18	4500	8500	135	78	73.5	≤50
					3	M		50		35					81.5
					4									103
CRM1-100	100	16、20、25、32、40、50、63、80、100	AC?400	AC?800	3	L		35		22	3000	7000	150	92	68	≤50
			AC?690 AC?400		3	M	10	50	10	35					86
			AC?400		4			50		35				122
			AC?400		3	H		85		50				92
CRM1-225	225	100、125、140、160、180、200、225	AC?400	AC?800	3	L		35		22	2500	6500	165	107	86	≤50
			AC?690 AC?400		3	M	10	50	10	35					103
			AC?400		4			50		35				142
			AC?400		3	H		85		50				107
CRM1-400	400	225、250、315、350、400	AC?400	AC?800	3	L		50		35	1500	4000	257	150	106.5	≤50
			AC?690 AC?400		3	M	15	65	15	42
			AC?400		4			65		42				198
			AC?400		3	H		100		65				150
CRM1-630	630	400 500 600	AC?400	AC?800	3	L		50		35	1500	4000	270	182	110	≤100
			AC?690 AC?400		3	M	15	65	15	42
			AC?400		4			65		42				240
			AC?400		3	H		100		65				182
CRM1-800	800	630 700 800	AC?690 AC?400	AC?800	3	M	20	65	20	42	1000	2500	280	210	115.5	≤100
			AC?400		4									280
					3	H		100		65				210
CRM1-1250	1250	630、700、、800、1000 1250	AC?400 AC?690	AC?800	3	M	20	65	18	32.5	500	2500	330	210	137	≤120

附件名稱		不帶附件	報警觸頭	分勵脫扣器	輔助觸頭	欠電壓脫扣器	分勵脫扣器輔助觸頭	分勵脫扣器欠電壓脫扣器	二組輔助觸頭	輔助觸頭欠電壓脫扣器	分勵脫扣器報警觸頭	輔助觸頭報警觸頭	欠電壓脫扣器報警觸頭	分勵脫扣器輔助觸頭報警觸頭	分勵脫扣器欠電壓脫扣器報警觸頭	二組輔助觸頭報警觸頭	輔助觸頭欠電壓脫扣器報警觸頭
脫扣器方式	瞬間代號	200	208	210	220	230	240	250	260	270	218	228	238	248	258	268	278
脫扣器方式	復式代號	300	308	310	320	330	340	350	360	370	318	328	338	348	358	368	378

注：
1、200：表示僅有電磁脫扣器的斷路器；300：表示帶有熱動—電磁脫扣器的斷路器；000：表示不帶過流脫扣器的斷路器（隔離開關）；
2、對CRM1-100、225二極產品只有210、310、220、320、230、330；對CRM1-63、100、225四極斷路器，N極為A型和D型時無240、340、360、260、268、368；
3、對CRM1-400、CRM1-630及CRM1-800其中248、348、278、378規格中輔助觸頭為一對觸頭（即一常開、一常閉），268、368規格中的輔助觸頭為三對觸頭（即三常開、三常閉）；其余規格輔助觸頭數量CRM1-400及以上為二組，CRM1-225及以下為一組。
4、對CRM1-63、CRM1-100、CRM1-160、CRM1-225及CRM1-250其中220、320、240、340、270、370規格中輔助觸頭可供二對觸頭（即二常開、二常閉），260、360可供三對觸頭（即三常開、三常閉），但訂貨時需注明。
