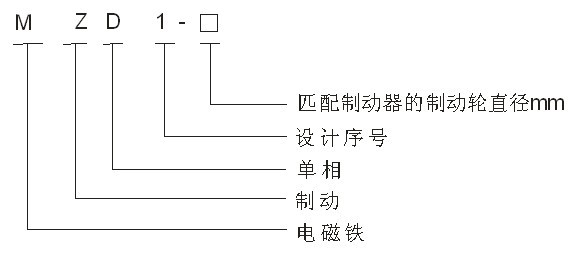

MZD1系列交流單相制動電磁鐵(以下簡稱電磁鐵)適用于交流50Hz額定電壓至380V的電路中。主要作為匹配TJ2系列或JWZ系列閘瓦制動器的操作裝置。
(1)海拔高度不超過2500m；
※電磁鐵制成敞開式，防護等級為IP00。
※電磁鐵的工作制有間斷長期工作制及反復短時工作制，額定工作電壓為交流50Hz，220V、380V兩種。
注：電磁鐵的轉矩不包括銜鐵重量所產生的轉矩
安裝前應核對電磁鐵銘牌數據是否與需要相符，然后用手拉動電磁鐵的銜鐵，使其能自由落下，不應有卡住現象。
(2)周圍空氣溫度不高于+40℃及不低于-25℃：
(3)空氣相對濕度不大于90%(該月的平均最低溫度不超過+25℃)；
(4)在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃)；
(5)在沒有雨雪侵襲的地方；
(6)無顯著搖動和沖擊振動的地方：
(7)安裝類別為川類，污染等級為3級的場合。
※電磁鐵主要是由鐵芯、銜鐵及線圈三大部分組成的回轉拍合式的工作結構。
※當線圈通電時，銜鐵被吸合到鐵芯上，這時銜鐵通過停檔壓在制動桿上迫使制動桿移動，從而使制動器閘瓦松開。當電源切斷時，制動器在彈簧的作用下，使銜鐵離開鐵芯，則制動器將閘瓦抱緊，達到制動效果。
※長期工作制即TD=100%，其每小時動作次數不超過20次，反復短時工作制即TD40%，每小時操作次數不超過300次。
※在正常工作條件下對反復短時工作制的電磁鐵壽命為60萬次。
※電磁鐵在電壓不低于85%額定工作電壓時，其技術數據見表1所示
電磁鐵安裝在TJ2系列制動器上時應先將制動器上的安裝板條卸下.裝于電磁鐵安裝孔，然后將其裝于制動器上。
在安裝電磁鐵時應注意.調整至制動器上的制動桿應頂在電磁鐵停檔的中間部位。
電磁鐵裝在制動器上后，應將螺栓、螺母擰緊，并應調整制動器的制動桿，使制動桿的位移不大于表1所列的數據。
接上電源通以額定工作電壓，調整制動器閘瓦制動輪之間的間隙(注意通電時間應與通電持續率相符)，間隙距離見制動器使用說明書。
定期檢查線圈的接線片是否脫焊、松動，銜鐵是否因污垢而卡住，銜鐵的行程，制動桿位移是否符合要求，緊固件是否擰緊等。
定期在活動部件加上少量潤滑油(制動器的閘帶上切不能加油)。
