DZ15系列透明塑料外殼式斷路器（以下簡稱斷路器）適用于交流50HZ，額定電壓至380V,額定電流至63A（100A）的電路中。作為配電、電動機的過載及短路保護用。亦作為線路不頻繁轉換及電動機不頻繁起動之用。本產品符合GB14048.2.2標準。
安裝地點的海拔不超過2000m。

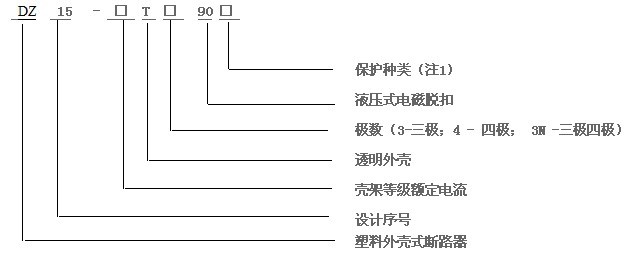

型號
殼架等級額定電流 A
額定電流 In A
極數
額定電壓Un V
額定短路分?jǐn)嗄芰?br />
Icu KA
飛弧距離mm
DZ15-40T/190□
40
6 10 16 20 25 32 40
1
220
3
≤50
DZ15-40T/290□
2
380
DZ15-40T/390□
3
380
DZ15-100T/390□
100
10 16 20 25 32 40 50 63 80 100
4
380
5
≤70
用戶在定貨時必須說明：
保護種類、極數及數量；
周圍空氣溫度上限值不超過+40℃；下限值不低于-5℃；24小時內平均溫度不超過+35℃。
大氣的相對濕度在周圍最高溫度+40℃時，不超過50%，在較低溫度下可以有較高的相對
濕度，最濕月的平均最大相對濕度不超過90%。同時該月的月平均最低溫度不超過+25℃，并考慮到溫度變化發生在產品表面上凝露。
安裝條件：垂直安裝，各方向傾斜不超過5℃。
安裝類別：斷路器的安裝類別為Ⅲ類。
污染等級為3級。
漏電斷路器的型號及名稱；
漏電斷路器過電流脫扣器的額定電流；
漏電斷路器的額定剩余動作電流；
漏電斷路器的分?jǐn)鄷r(shí)間；
漏電斷路器內部附件和外部附件的額定電壓。
例如：訂購DZ15-100T/3901漏電斷路器，過電流扣器額定電流100A，三極，配電保護用，數量10臺。
