結構特征
由操作機構、凸輪和觸頭系統及殼體三部分組成。操縱手柄帶有零位自鎖裝置。機械傳動部分位于箱體上部。立式操作手柄則直接傳動輪軸，使觸頭組按規定程序分合，由定位螺釘裝入棘輪上不同位置的定位孔，即決定操縱手柄的擋位數，左右各有6檔范圍，可任意選擇，定位棘輪彈簧力可調，在分檔清楚的前提下，通過調整棘輪彈簧力使手柄操作力在許可范圍內。采用轉動式雙斷點觸頭，32A、63A觸頭安裝尺寸相同。凸輪為插入式，便于變換觸頭分合程序。

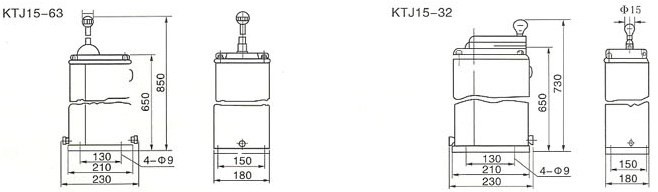

機座為壓鑄鋁件。前后罩可方便的拆下，便于安裝、配線、維修。
|

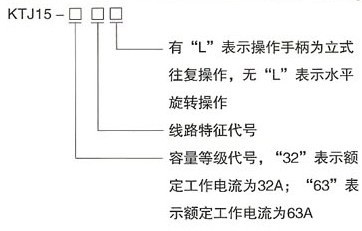

型號
|
Ue
(V) |
le
(A) |
最多控制檔次
|
最大觸頭元件數
|
控制
電動機功率 (kW) |
通斷能力418V
cosΦ=0.65(A) |
機械壽命
(萬次） |
AC-2
電壽命 (萬次> |
|||
|
左
|
右
|
主回路
|
輔助電路
|
||||||||
|
KTJ15/17-32
|
380
|
32
|
6
|
6
|
12
|
3
|
15
|
128
|
128
|
300
|
7.5
|
|
KTJ15/17-63
|
63
|
30
|
252
|
252
|
|||||||
1.手柄操作力不大于40N
2.輔助觸頭額定工作電流2.6A，AC-15電壽命60萬次
