JCZ系列制動器用于MZS1系列制動電磁鐵作操作元件，廣泛用于起吊、行車卷揚機等機械運行的設備上作機械制動用。

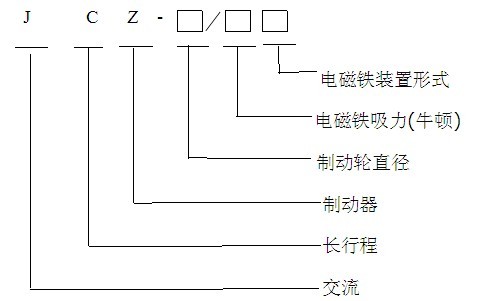

二、型號及其含義
電磁鐵裝置形式概述
電磁鐵裝置形式，電磁鐵吸力(牛頓)，制動輪直徑，制動器，長行程，交流
制動器型號
制動輪直徑 (mm)
制動力矩 (kg-m)
制動瓦退矩 (mm)
電磁鐵
型號
吸力(包括銜
銜鐵
銜鐵額定
重量(kg)
制動器
JCX-200/15
200
20
0.7
MZS1-15
20
4.5
50
22
51
JCX-300/15
300
32
0.7
MZS1-15
20
0.7
50
22
82.6
JCX-300/25H
300
63
0.7
MZS1-25H
35
0.7
50
45
105.7
JCX-400/45HA
400
160
0.8
MZS1-45HA
56.5
0.8
50
55
173.5
JCX-500/45H
500
210
0.8
MZS1-45H
56.5
0.8
50
55
219.3
JCX-500/80H
500
250
0.8
MZS1-80H
115
0.8
50
183
356
JCX-600/100H
600
500
0.8
MZS1.100
140
0.8
50
213
529.4

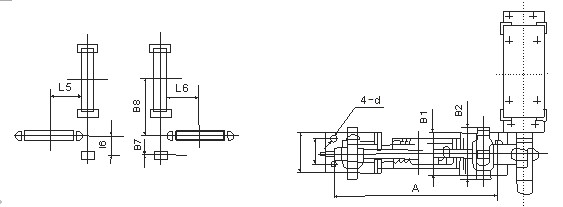

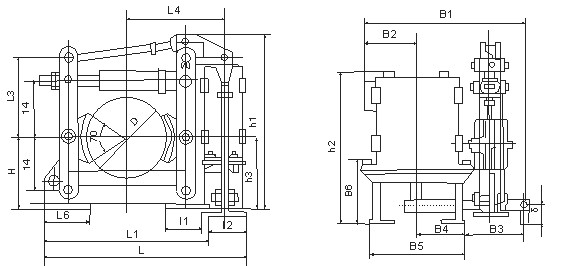

五、產品尺寸及附圖
三、結構及動作簡介
1.JCZ系列交流制動器，是通過摩擦時，使回轉機構停止運動的一種機械制動裝置，此種制動力矩產生是由電磁忒操縱制動來實現，制動力矩的大小可用彈簧進行調節(jié)。
2.制動器主要由底座、支柱、閘瓦、調整桿、彈簧組成、閘瓦與支柱、支柱與底座都是軸銷連接，可在一定范圍傾斜或轉動，主彈簧安裝在支柱的上部。
3.電磁鐵安裝在調整桿的一端，當其通電動作時，帶動調整桿使主彈簧壓縮，這時兩片閘瓦即張開，回轉機構可以正常運行。當電磁鐵通電時帶動調整桿向反方向移動.這時主彈簧之彈性壓力將閘瓦緊壓向回轉的制動輪上，而使機構停止運動。
4.制動閘瓦工作表面采用石棉剎車材料制成。
5.本制動器出廠不包括電磁鐵部分，用戶選用時需按型號另行定購。
鐵重量N)
重量(kg)
行程(mm)
重量(kg)
型號
尺寸(mm)
D
H
A
b
d
6
L
L1
L2
B
B1
B2
B3
B4
JCZ200/15
200
170
350
60
17
8
540
390
280
100
90
126
110
250
JCZ300/15
300
240
500
80
22
10
680
550
400
130
140
165
110
250
JCZ300/15H
300
240
500
80
22
10
680
650
400
130
140
165
110
250
JCZ400/45HA
400
320
650
130
22
12
857
700
530
180
180
210
200
390
JCZ500/45H
500
400
760
150
22
16
9g2
810
640
200
200
250
200
390
JCZ500/80
500
400
760
150
22
16
1007
810
640
200
200
250
200
390
JCZ600/100
600
475
950
170
26
18
1218
1000
780
220
240
305
220
520
型號
尺寸(mm)
B5
B6
B7
B8
L1
L2
L3
L4
L5
L6
h
h1
h2
h3
JCZ200/15
285
190
570
150
135
145
200
50
270
100
438
468
180
JCZ300/15
280
190
570
150
190
210
280
53
330
150
593
468
180
JCZ300/15H
320
212
592
150
190
210
280
53
330
150
可變
593
512
180
JCZ400/45HA
415
212
827
204
245
200
340
54
400
160
750
710
305
JCZ500/45H
415
212
827
204
320
335
420
58
485
180
913
710
305
JCZ500/80
525
345
960
234
320
335
420
58
485
180
913
899
370
JCZ600/100
525
345
1110
230
380
410
520
80
600
250
1115
1032
415
