CRW1萬能斷路器適用范圍
CRW1系列智能型萬能式斷路器，適用于交流50Hz，額定電壓至690V， 額定電流400A~4000A的配電網絡中，用來分配電能和保護線路及電源設備免受過載，欠電壓， 短路，單相接地等故障的危害，斷路器具有智能化保護功能，故障判斷準確，選擇性好，靈敏度高，能提高供電可靠性，避免不必要的停電。同時也可帶有通訊接口，可實現遠距離遙控， 以滿足控制中心和自動化系統的要求。CRW1萬能斷路器具有隔離功能。
產品符合GB14048.11和IEC60947-1，IEC60947-2等標準。

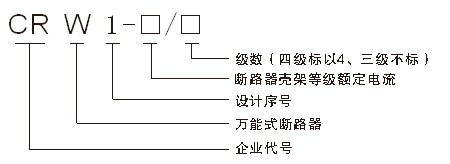

CRW1萬能斷路器型號含義
CRW1萬能斷路器分類
按安裝方式分：a)固定式 b )抽屜式
按操作方式：a ) 電動操作 b )手動操作(檢修、維護用)
按極數分：a ) 三極 b )四極
按脫扣器種類分：a ) 智能型過電流脫扣器 b )欠電壓瞬時(或延時)動作脫扣器句分勵脫扣器。
按過電流脫扣器性能分：a ) 具有過載長延時反時限、短延時反時限、短延時定時限、瞬動功 能，可由用戶自行設定，組成所需要的保護特性；b )單相接地保護功能；c ) 顯示功能：整定電流ir顯示，動作電流顯示，整定時間、動作時間顯示；d ) 報警功能,過載報警。
自檢功能：過熱保護，微機自診斷；f)試驗功能；g ) 負載監控功能；h ) 熱模擬功能；i ) MCR功能；j ) 故障記憶功能；k ) 按保護特性和輔助功能，控制器分為L型、M型、H型。
CRW1萬能斷路器工作條件
周圍空氣溫度
a )上限值不超過|40口； b )下限值不低于-51； c )24h的平均值不超過+35℃；
注：（1）下限值為-10℃或-25℃時的工作條件時，在訂貨時用戶須向本公司申明；
（2）上限值超過+40℃或下限值低于-25℃時的工作條件，用戶應與本公司協商。
海拔：安裝地點海拔不超過2000m。
大氣條件：最高溫度為+40℃時，空氣相對濕度不超過50%，在較低溫度下可以允許有較高的相對濕度：例如20℃時達90%，對由于溫度變化偶爾產生的凝露，應采取特殊的措施。
污染等級：3級。
安裝類別：斷路器主電路及欠壓脫扣器線圈、電源變壓器初級線圈的安裝類別為IV，其余輔助電路，控制電路安裝類別為III。
安裝條件：斷路器應按照本說明書的安裝要求安裝，斷路器的垂直傾斜度不超過5°。
CRW1萬能斷路器主要技術參數
斷路器的基本參數見表1
殼架等級額定電流 lnm A
額定電流 ln A
額定電壓 Ue V
額定極限短路分斷能力lcu kA
額定運行短路分斷能力lcs kA
額定短時耐受電流lcw kA(1s)
飛弧距離 mm
400V
690V
690V
400V
2000
400,630,800,1000,1250, 1600,2000
50Hz 400 690
65/80
40/50
40/50
30/40
40/50
0
3200
2000,2500, 2900,3200
80/100
50/65
50/65
40/50
65
4000*
3200,3600, 4000
80/100
50/65
50/65
40/50
65
注：分子為標準型技術指標、分母為高分斷型技術指標。4000*A為3200A的增容型。
斷路器在不同環境溫度下的降容系數見表2
表2
環境溫度
+40℃
+45℃
+50℃
+55℃
+60℃
允許持續 工作電流
2000A
1ln
0.95ln
0.9ln
0.85ln
0.8ln
3200 4000A
1ln
0.92ln
0.86ln
0.80ln
0.74ln
