適用范圍及特點

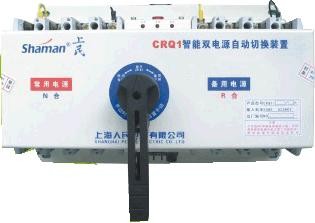

CRQ1M自動電源切換開關(以下簡稱切換開關)適用于交流50Hz額定工作電壓380V、額定工作 電流63-225A雙電源供電系統，用自動或手動操作方式完成常用電源與備用電源之間的切換。該切換開關主要用于醫院、商店、銀行、化工、冶金、高層建筑、軍事設施等重要場合。
1、安裝的海拔高度不應超過2000米。
2、周圍環境溫度上限不高于+40℃，下限不限不低于-5℃，24小時平均值不超過+35℃。
3、大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%?，在較低的溫度下，可以有較高的濕度，應考慮到溫度變化會發生產品表面的凝露。
4、無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體和塵埃。
5、無顯著搖動和沖擊震動的地方。

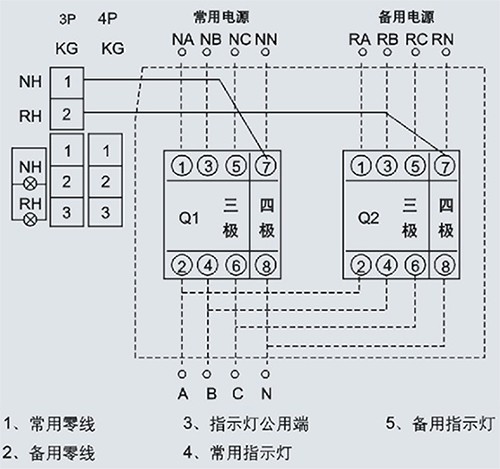

接線時，常用電源N應接入常用電源執行斷路器ON?，備用電源R應接入備用電源執行?斷路器OR。當ON和OR為四線斷路器時，接線方式按接線圖，其中ON和OR的1、3、5為?三相(A、B、C）進線端，2、4、6為三相出線端，7為零線(N）進線端，8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源（N）的零線NN和備用電源（R）的零線NR同時接到三極專用接零線端子KG上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取斷路器QN和OR的進線端A相和零線N,若選用斷路器為三極斷路器時，必須要接零線NN和NR，該三極專用接線零端子在兩臺斷路器中間，在自動電源切換開關安裝，接線過程中，切不要把原接在斷路器進線端的本機控制器線忘掉，碰斷或短路等。
