分類
(1)按傳動裝置分：
手柄直接傳動(1nm=2000A)；
杠桿傳動(1nm=2000A)；
電動機傳動。
(2)按脫扣器種類分
帶過電流脫扣器和分勵脫扣器
帶過電流脫扣器和欠電壓脫扣器
帶過電流脫扣器、分勵脫扣器和欠電壓脫扣器
(3)按保護種類分
過載及短路均瞬時動作；
過載長延時及短路瞬時動作。
(4)按進出線方式分
垂直進出線；
水平進出線；
水平進線，垂直出線；
垂直進線，水平出線。
具體主流產品有：
手動、杠桿、電磁鐵、電動
DW16-200/3 DW16/400/3 DW16-600/3
DW16-1000/3 DW16/1600/3 DW16-2000/3
DW16-2500/3 DW16/3200/3 DW16-4000/3
1.DW16-2000、DW16- 4000萬能式斷路器斷路器的額定電流見表1
2.斷路器的額定絕緣電壓為690V，額定工作電壓和額定短路分斷能力及飛弧距離(見表2)
3.過電流脫扣器保護特性

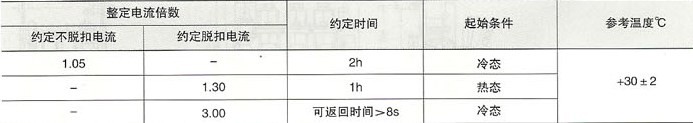

(1)過載長延時過電流脫扣器電流整定值范圍為0.64～1.0In。各級同時通電時的過載(反時限)動作特性見表3，返回電流為0.9Ir。
表3

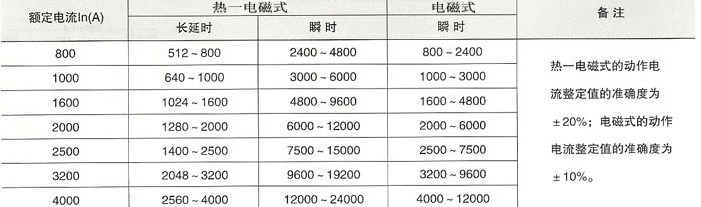

2)DW16-2000、DW16- 4000萬能式斷路器瞬時過電流脫扣器電流整定值調節范圍及其準確度見表4。
4.斷路器的分勵脫扣器、欠電壓脫扣器及操作電動機的額定電壓及所需功率見表5
5.斷路器的操作循環次數見表6
6.DW16-2000、DW16- 4000萬能式斷路器輔助觸頭
(1)輔助觸頭的約定發熱電流為6A，額定工作電壓至交流400V50Hz，直流至220V。
(2)輔助觸頭的使用類別為AC-15或DC-13，額定控制容量交流為300VA，直流為60W，正常使用條件下的通斷操作循環次數為6050次，非正常使用條件下為10次。
(3)輔助觸頭串聯RL6-25/6熔斷器后，能在功率因數為0.5～0.7的感性電路中可靠熔斷預期電流為1000A。
(4)輔助觸頭為電氣上不可分開的，有兩種形式，五常開五常閉(5a、5b)和三常開三常閉(3a、3b)，也可在此范圍內供應其它組合形式，請在訂貨時注明。如不注明均按三常開三常閉配置。
7.斷路器(Inm=2000A)最大手動操作力不大于392N。
