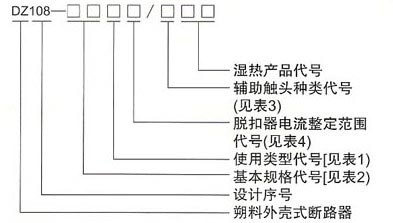

一些常見的型號有：DZ108-20 DZ108-32 DZ108-63
表1
|
代號
|
代表的使用類型
|
代號
|
代表的使用類型
|
|
0
|
配電保護型斷路器
|
2
|
無過載脫扣器的斷路器
|
|
1
|
電動機保護型斷路器
|
3
|
無短路保護的斷路器
|
表2
|
DZ108代號
|
代表的斷路器殼架等級額定電流Inm
|
|
20
|
20A
|
|
32
|
32A
|
|
63
|
63A
|
表3
|
DZ108代號
|
代表輔助觸頭的種類
|
|
0
|
無
|
|
1
|
一常開和一常閉
|
|
2
|
二常開
|
|
3
|
二常閉
|
表4
|
DZ108代號
|
脫扣器電流整定范圍h(A)
|
特殊規格代號
|
脫口器電流整定范圍lr(A>
|
|
B
|
0.1-0.16
|
|
|
|
C
|
0.16-0.25
|
|
|
|
D
|
0.25-0.4
|
|
|
|
E
|
0.4-0.63
|
|
|
|
F
|
0.63-1
|
|
|
|
G
|
1-1.6
|
|
|
|
H
|
1.6-2.5
|
|
|
|
J
|
2.5-4
|
U
|
2-3.2
|
|
K
|
4-6.3
|
V
|
3.2-5
|
|
L
|
6.3-10
|
W
|
5-8
|
|
M
|
10-16
|
X
|
8-12.5
|
|
N
|
14-20
|
Y
|
12.5-20
|
|
O
|
16-25
|
|
|
|
P
|
22-32
|
|
|
|
R
|
28-40
|
|
|
|
S
|
36-50
|
|
|
|
T
|
45-63
|
|
|
注1：濕熱型的代號：濕熱型產品加TH；
注2：DZ108-32、DZ108-63可另加輔助觸頭組件，也可方便地配裝分勵、欠壓脫扣器組件。
DZ108-20型斷路器帶有輔助觸頭，DZ108-32、DZ108-63型斷路器可配裝輔助觸頭附件。
斷路器具有雙金屬片式反時限延時脫扣器和電磁式瞬時脫扣器。過載脫扣器具有溫度補償裝置。
操作方式有按鈕操作、旋轉操作及手柄操作，接線為板前接線、板前安裝式。DZ108-20、32型斷路器具有安裝卡板，可直接嵌接在35mm寬的標準導軌上。
脫扣機構采用了速閉、速斷結構、使斷路器具有限流特性。
DZ108-32基型外可組裝一個輔助觸頭組或一個分勵脫扣器，或一個欠壓脫扣器，DZ108-63基型內可裝兩個輔助觸頭組、一個分勵脫扣器或一個欠壓脫扣器。
特性
1.DZ108塑殼斷路器的主要技術數據
?
|
型號
|
DZ108-20
|
DZ108-32
|
D2108-63
|
|
|
額定絕緣電壓(V)
|
660
|
750
|
750
|
|
|
極數
|
3
|
3
|
3
|
|
|
額定短路 分?jǐn)嗄芰?(KA)
|
380V/COS0)
|
1.5/0.95
|
10/0.5
|
22/0.25
|
|
660V/cos?
|
1.0/0.95
|
3/0.9
|
7.5/0.5
|
|
|
額定短路 接通能力 (KA)
|
380V/cos0
|
2.2/0.95
|
17/0.5
|
46/0.25
|
|
660V/cos。
|
1.4/0.95
|
4.25/0.9
|
12.8/0.5
|
|
|
控制電動機 功率AC-3 (KW)
|
220V
|
5.5
|
9
|
18
|
|
380V
|
10
|
16
|
32
|
|
|
660V
|
16
|
26
|
28
|
|
|
輔助觸頭
|
輔助觸頭組件參數
|
|||
|
約定發熱電流(A>
|
6
|
10
|
||
|
AC-15額定工作電壓(V)
|
220?? 380
|
220?? 380
|
||
|
額定工作電流(A)
|
1.8?? 1.5
|
3?? 3
|
||
|
DC-13額定工作電壓(V)
|
24? 110?? 220
|
24? 110? 220
|
||
|
額定工作電流(A)
|
2.3? 0.55? 0.3
|
3?? 0.7?? 0.55
|
||
|
欠壓脫扣器響應電壓值
|
|
|||
|
開關脫扣電壓(V}
|
0.7 至 0.35Ue
|
0.7 至 0.35Ue
|
0.7 至 0.35Ue
|
|
|
正常工作電壓(V)
|
0.8 至 1.1 Ue
|
0.8 至 1.1Ue
|
0.8至 1.1 Ue
|
|
|
最大動作延時(ms)
|
20
|
20
|
20
|
|
|
分勵脫扣器響應電壓值
|
|
|||
|
開關脫扣電壓(V)
|
0.5 至 1.1 Ue
|
0.5 至 1.1Ue
|
0.5 至 1.1Ue
|
|
|
最大動作延時(ms)
|
20
|
20
|
20
|
|
?
2.欠壓脫扣器的額定電壓Ue：AC110、220、380、660V。
3.分勵脫扣器的額定電壓Ue：AC110、220、380、660V。
4.保護特性
|
電動機保護型
|
脫扣器整定電流倍數
|
1.05
|
1.2
|
7.2
|
12
|
|
動作時間
|
2h不動作
|
<2h
|
>2S
|
<0.2s
|
|
|
S電保護型
|
脫扣器整定電流倍數
|
1.05
|
1.3
|
10
|
|
|
動作時間
|
1h不動作
|
|
<0.2s
|
電磁鐵系交流單相螺管式無罩結構；分拉動式和推動式兩種(拉動式用N表示，推動式用Z表示)，線圈斷電后無復位裝置。
電磁鐵是由磁軛和銜鐵兩部分組成。在使用時將磁軛安裝在固定支架上，而將銜鐵活動地連接于牽引桿上，當吸引線圈通電時銜鐵被吸合，經過連桿帶動其所控制的機構。
