![DZ47[C45]高分斷小型斷路器](http://www.futurehorsepod.com/upfiles/attached/image/20230728/20230728210629_14473.jpg)
主要用于交流50Hz/60Hz,額定電壓至400V，電流至63A的電氣線路及設備的過載和短路保護中，亦可用于作為線路不頻繁轉換之用。
小型斷路器又分為C型和D型，一般家用為C型斷路器，電動機保護中選用D型斷路器。

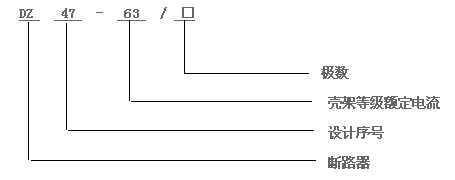

按極數分類有：
單極（1P)斷路器(微斷、空氣開關）
DZ47-63/1P?6A,DZ47-63/1P?10A,DZ47-63/1P?16A,DZ47-63/1P?25A,DZ47-63/1P?32A,DZ47-63/1P?40A,DZ47-63/1P?50A,DZ47-63/1P?63A.
二極（2P)斷路器(微斷、空氣開關）
DZ47-63/2P?6A,DZ47-63/2P?10A,DZ47-63/2P?16A,DZ47-63/2P?25A,DZ47-63/2P?32A,DZ47-63/2P?40A,DZ47-63/2P?50A,DZ47-63/2P?63A.
三級（3P)斷路器(微斷、空氣開關）
DZ47-63/3P?6A,DZ47-63/3P?10A,DZ47-63/3P?16A,DZ47-63/3P?25A,DZ47-63/3P?32A,DZ47-63/3P?40A,DZ47-63/3P?50A,DZ47-63/3P?63A.
四極（4P)斷路器(微斷、空氣開關）
DZ47-63/4P?6A,DZ47-63/4P?10A,DZ47-63/4P?16A,DZ47-63/4P?25A,DZ47-63/4P?32A,DZ47-63/4P?40A,DZ47-63/4P?50A,DZ47-63/4P?63A.
按額定電流分：
6A、10A、16A、20A、25A、32A、40A、50A、63A
額定工作電壓單極為230V/400V,二極、三級、四級為400V.
按瞬時脫扣電流分C型和D型。
|
周圍空氣溫度不低于-5度，不高于+40度，日平均值不超過+35度。 安裝地點海拔高度不超過2000米。 大氣相對濕度，在最高溫度+40度時不超過50%，在較低溫度時可以有較高濕度，如最濕月平均溫度不超過+25度時，月平均相對溫度不超過90%，并允許由于溫度變化發送在產品表面的凝露。 斷路器(微斷、空氣開關）使用地點的等級污染等級為2級。 斷路器采用TH35-7.5型鋼安裝導軌安裝。 斷路器的安裝類別通常為II、III類。 斷路器按正常工作位置安裝，安裝面與垂直面的斜度不大于正負5度。 斷路器接線方法，用螺釘壓緊接線。 斷路器具有隔離功能。 |
本斷路器(微斷、空氣開關）有觸頭、滅弧系統，電磁系統和脫扣機構及操作機構而組成，
電磁系統采用精密型和電阻型雙金屬材料，觸頭采用銀氧化鎘觸頭，另外還選用了增強耐弧塑料等新型材料，保證產品性能。
斷路器的工作原理：
在斷路器(空氣開關）的正常工作情況下按動操作機構，使電源接通，此時脫扣機構閉鎖，觸頭不動作，當電流過大時，電磁系統的雙金屬片產生變形，推動鎖扣，使鐵芯被吸引，觸頭在釋放彈簧的作用下而斷開，完成斷路器的分斷保護。
|
斷路器安裝前應注意以下事項： 檢查斷路器，確認完好無損，動作靈活； 檢查斷路器的標志是否與所使用的正常工作條件符合。 斷路器安裝時應注意接線端的標志。正確安裝。 額定電流不能自行調節，且不需要進行維修。 安裝及拆卸方法： 將斷路器入軌處對準安裝導軌下端，使斷路器沿箭頭方向向上推動，并按箭頭放心將凹處推到安裝導軌上端，松手即可。 與安裝過程相反，使斷路器沿箭頭方向向上頂，使斷路器反方向轉動，即可卸下。 斷路器(空氣開關）（包括裝箱產品）在運輸和保管中，均不得受雨水侵襲，產品應放置在無雨雪侵入、空氣流通的環境里，月平均相對濕度不大于90%（在20±5℃時），空氣溫度不高于+40℃與不低于-25℃的庫房中。 斷路器在運行中應定期檢查，清除進出線及產品表面灰塵及污物，檢查時應該卻斷電源，檢查周期視工作條件絕對。 |
