CRVF9H系列智能變頻器
變頻器特點
▲變頻器CPU專用微處理器，高精度頻率輸出。
▲新穎的功率累計功能，觀察節能效果更直觀方便。
▲獨特時間累計功能，可以顯示單次通電運行時間，累計運行時間。
▲內置RS-485接口，可計算機聯網控制。多信號輸入，內置簡易PLC,自動化控制更方便。
▲參數交互功能，設定方便。
▲載波頻率可調。
▲控制方式多樣化，通用性強。
▲內置PID調節功能，閉環控制簡單。
▲低速額定轉矩輸出，運行穩定。
▲鍵盤操作方便，可在運行時在線調整和設定有關參數。
▲內置剎車單元，快速停車。
▲多樣的變頻器運行狀態參數顯示，對控制信號和負載運行狀況一目了然。
▲采用德國西門子IEBT模塊，主要元件全部進口。
用途及適用范圍
CRVF9H-G-P系列變頻器，采用計算機微處理器芯片，具有調整性能好，運行穩定，電機軟啟動(對設備和電 網無沖擊)保護功能完善，故障自動檢測診斷，節電功能優越，操作簡單，噪音低，轉矩大，性能可靠等特點。 廣泛應用于：機械、冶金、紡織、印染、石油、化工、建材、供水、曖通、造紙等傳動領域。
型號含義及分類

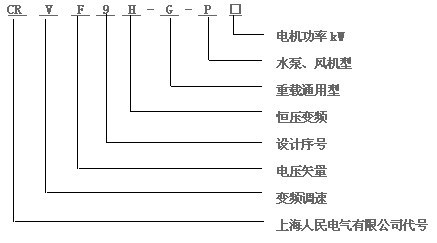

▲型號含義

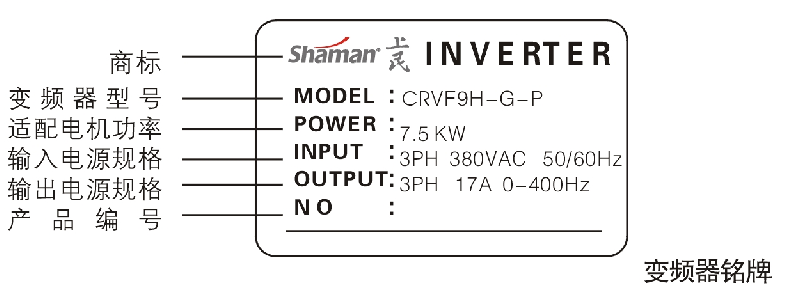

銘牌說明
技術指標
技術指標說明簡表(一）
|
項目 |
項目描述 |
|
|
輸入 |
額定電壓、頻率 |
單相/三相220VAC，三相380VAC，50Hz/60Hz |
|
允許電壓工作范圍 |
電壓有效值：220V級 180~ 250V，380V級320 ~ 460V 電壓失衡率：<3%;頻率波動：彡0.1 % |
|
|
輸出 |
額定電壓 |
三相 0?輸入電壓VAC |
|
頻率 |
0~ 400Hz |
|
|
過載能力 |
G型:110%長期，150%1分鐘，180%2秒，200%瞬間 保護；P型：120%1分鐘，150%1秒，180%瞬間保護 |
|
|
控 制 功 能 |
調制方式 |
SVPWM |
|
調速他圍 |
1： 1 00 |
|
|
頻率精度 |
數字設定：最高頻率x ±0.01% 模擬設定：最高頻率x ±0.2% |
|
|
頻率分辨率 |
數字設定：0.01Hz；模擬設定：最高頻率x0.1 % |
|
|
起動轉距 |
0.50Hz時100%額定轉矩 |
|
|
轉矩提升 |
自動轉矩提升，根據輸出電流自動提升轉矩 手動轉矩提升，范圍：1 -30% |
|
|
轉差補償 |
設定范圍：0~20%，可根據電機負載自動調整變頻器 輸出頻率，減小電機隨負載變化而引起的轉速變化 |
|
|
力口、減速時間 |
0.1 ~ 6500秒連續可設 |
|
|
載波頻率 |
1.0-20 KHz |
|
|
V/F曲線 |
1：線性曲線 |
|
|
2：平方曲線 |
||
技術指標說明簡表(二）
|
項目 |
項目描述 |
|
|
控 制 功 能 |
自動節能運行 |
根據負載變化，自動優化V/F曲線，實現節能運行 |
|
自動電壓調整(AVR) |
當電網電壓發生變化時，能自動調節PWM輸出，保 持輸出電壓的恒定 |
|
|
內置PID |
可方便地構成閉環控制系統，適用于壓力控制，流量 控制等過程控制 |
|
|
運 行 功 能 |
運行指令 |
操作面板控制、夕卜部端子控制、串行通訊控制 |
|
頻率設定 |
面板電位器設定、操作面板▲▼鍵設定、外控端子上 升/下降設定、模擬電壓信號或外部電位器設定、樹以 電流信號設定、模擬組合設定、485串行通訊設定 |
|
|
輸入信號 |
正/反轉信號、多段速信號、故障信號、復位信號等 |
|
|
輸出信號 |
可編程集電極開路輸出、故障信號輸出 |
|
|
模擬輸出端子 |
0?10V直流電壓信號輸出，可實現輸出頻率、輸出電 流等物理量的輸出 |
|
|
制 動 功 能 |
能耗制動 |
夕卜接制動電阻，最大制動轉矩100% |
|
直流制動 |
起動，停機時分別可選，動作頻率0?20Hz，動作電 壓水平0?20%，動作時間??30秒，連續可設 |
|
|
其他功能 |
跳躍頻率、點動功能、計數器、轉速追蹤、瞬時停電 再啟動、頻率上下限限制、加減速模式可調、頻率表 和電壓表輸出、多段速/程序運行、二線式/三線式控 制、雙極性控制、多功能輸入端子選擇、故障自動復 位、485串行通訊 |
|
|
保護功能 |
輸入缺相保護、過流保護、過載保護、過壓保護、欠 壓保護、過熱保護等 |
|
