注：本系列產品控制器提供：自投自復、自投不自復兩種工作模式，提供電網-電網，電網對發電同時也提供消防通信功能。
用戶可根據自己的選擇進行設置，如用戶需要控制器連接方式分體時，本系列產品附體提供2米RJ45電纜線供用戶連接分體使用。
特性
*由兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底杜絕了兩臺斷路器同時合閘的可能性；
*智能化控制器采用以單片機為控制核心，硬件簡潔，功能強大，擴展方便，可靠性高；
*智能控制電路布局設計，采用電源，電源采樣于單片機控制分離，從硬件結構上克服了電磁干擾現象；
*具有短路，過載保護功能，過壓欠壓，缺相自動切換功能與智能報警功能；
*自動切換參數可在外部自由設定，具有操作電機智能保護功能；
*信號連接線通過FLUKE儀器通道測試，能抗近端串?dāng)_，衰減串?dāng)_，回波耗損，能滿足永久鏈路的測試標準；
*本開關控制器的安裝形式為用戶提供了較強的自主性，（分體安裝只需要將隨機附件（信號連接線RJ45）連接至對應端口即可）。

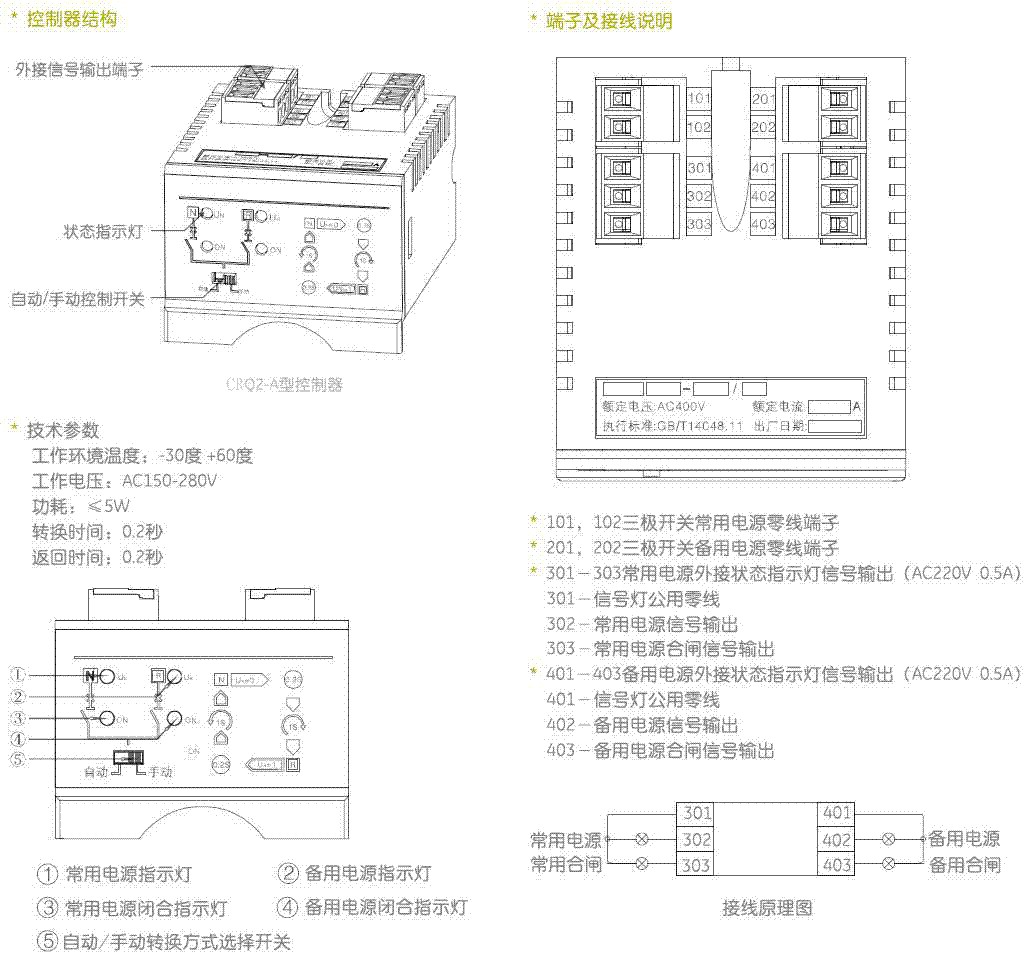

CRQ2A型控制器
該控制器是我公司針對市場需求開發的一種簡易控制器，該控制器具有操作簡單，功能適用，顯示直觀等優點。

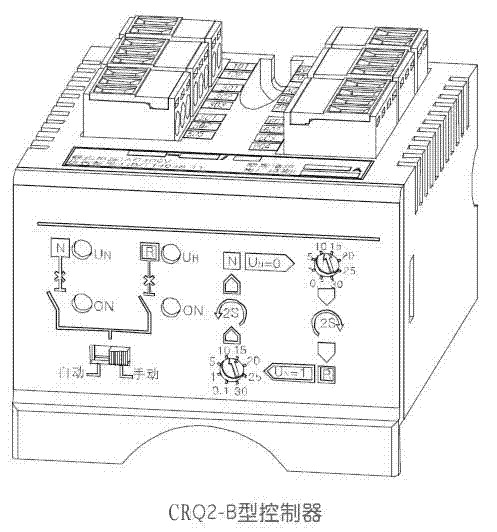

CRQ2B型控制器
該控制器是一種多功能的電力檢測儀，它集測量，分析，控制，保護等眾多功能為一體，廣泛用于要求自動化程度高的發電機組控制和電力自動化系統中。
*特點
可通過控制按鈕設置控制器的工作模式和轉換參數；
消防聯動控制功能：智能控制器的控制設有一組無源消防信號輸出端子。信號輸入采用光隔離，抗干擾能力強；并且?guī)в袩o源反饋信號輸出端子可將開關的到位信號返回到消防設備。發電機啟動停止功能；控制器留有一組繼電器節點來控制發電機啟動和停止。
*技術參數
??工作環境溫度：-30度~+60度
??工作電壓：AC150~280V
??功耗：≤5W
??轉換時間：0.2秒
??返回時間：0.2秒

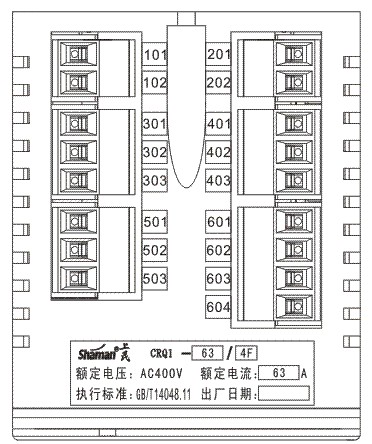

接線端子接線說明
*l01.102三級開關常用電源零線端子（任接一極即可）
*201.202三級開關備用電源零線端子（任接一極即可）
*301-303常用電源外接狀態指示燈信號輸出（AC220V?0.5A）；
??301-信號燈公用零線
??302-常用電源信號輸出
??303-常用電源合閘信號輸出
*40l一403備用電源外接狀態指示燈信號輸出（AC220V?0.5A）；
??401-信號燈公用零線
??402-備用電源信號輸出
??403-備用電源合閘信號輸出
*501-503發電機啟動控制信號輸出端。
??當備用是自啟動發電機組時，用戶可通過501-503端子與發電控制器連接后完成自動啟動發電機功能，501-503內部為一組3A無源繼電器干節點，503為繼電器公共端，50l為繼電器常閉點，502為常開點；當常用電源正常時503與5014閉合，503與502斷開，若常用電源出現故障且備用503與502閉合，同時503與501斷開發出發電機啟動信號，發電機啟動成功后開關自動轉換到備用電源側向負載供電在備用電源供電過程中如果常用電源恢復智能正常，則控制器經返回延時后控制開關轉換到常用電源，常用斷路器閉合后503與501延時3秒后閉合，503與502斷開發出停機信號。
*60l-604消防聯動控制端口，該接口用于在消防設備報警后遠程控制本開關切斷電源601-602消防聯動控制信號輸入端，該接口外部只能接一組常開無源觸點（若消防設備送出信號為有源信號時，必須先通過一個小型繼電器轉接后再將繼電器敞開觸點接入控制器，否則會燒毀控制器），當外部觸點閉合后控制器立即控制開關轉換到分閘位置切斷負載電源，同時通過603和604端子返回一個信號到消防控制中心：603、604內部為一組常開繼電器干節點，用于消防動作返回信號之用，端子在正常的時候?yàn)槌ｉ_，當有消防信號送入控制器且開關轉換到分閘位置時603與604接通。
??（注：當消防聯動功能啟動后自動轉換開關將停止工作，若要使用開關再正常轉，必須先撤除消防信號再將控制面板上的自動/手動轉換開關一次后開關即可恢復正常轉換
自動轉換開關根據工作電源的電壓狀態，以及用戶所設置的工作方式，決定是否從一個電源轉向另一個電源，它的功能取決于其所配置的控制器?？刂破靼ˋ，B兩種型號的控制器，其具備的主要功能和特性如下表所示。
|
控制器 |
A型控制器 |
B型控制器 |
C型控制器 |
|
工作電源 |
AC150-280V50/60Hz |
AC150-280V50/60Hz |
|
|
工作方式 |
一體式 |
一體式 |
|
|
工作位置 |
兩個工作位置 |
兩個工作位置 |
|
|
操作方式 |
自動和手動 |
自動和手動 |
|
|
發電機控制 |
無 |
一組5A繼電器干接點 |
|
|
消防聯動控制 |
無 |
無源觸電輸入，帶一組常開無源信號反饋觸點 |
|
|
轉換方式 |
自投自復 |
可設置自投不自復，還提供電網-發電?模式 |
|
|
轉換延時功能 |
固定0.2秒 |
0~30秒連續可調 |
|
|
返回延時功能 |
固定0.2秒 |
0~30秒連續可調 |
|
|
顯示功能 |
指示燈顯示 |
LED數碼管顯示 |
點陣液晶顯示 |
?
控制器特性及說明
*控制器
該控制器是一種多功能的電力監測儀，它集測量，分析，控制，保護，三遙等眾多功能為一體，廣泛應用于要求自動化程度高的發電機組控制和電力自動化系統中。
*特點
可通過控制按鈕設置控制器的工作模式和轉換參數。
通過LED顯示屏可直接查詢顯示常用的測量和控制參數，這些參數包括電壓、延時、轉換方式等。
消防聯動控制功能：知能控制器的控制設有一組無源消防信號輸入端子。信號輸入采用光隔離，抗干擾能力強；并且?guī)в幸患?jí)無源反潰信號輸出子可將開關的到位信號返回到消防設備。
發電機啟停控制功能：控制器留有一級繼電器干節電來控制發電機的啟動和停止，并且可以人為設置發電機的啟動延時時間和停機延時時間、（需接人DCl5-24V的輔助電源）。
可將顯示控制面板卸下后安裝于開關柜門上，用戶使用時不需要打開柜門即可觀察到開關的狀態。
通過RS485通訊口和PC連接（需RS485/RS232接口轉換器），可讀寫、修改所有設定值和數據。
|
型號 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
H(mm) |
||
|
3P |
4P |
3P |
4P |
||||
|
CRQ1-100 |
390 |
420 |
240 |
368 |
388 |
220 |
150 |
|
CRQ1-225 |
435 |
470 |
240 |
400 |
438 |
220 |
150 |
|
CRQ1-400 |
565 |
615 |
330 |
505 |
555 |
300 |
200 |
|
CRQ1-630 |
680 |
740 |
330 |
620 |
680 |
300 |
230 |
|
CRQ1-800 |
785 |
790 |
350 |
745 |
750 |
330 |
380 |
|
CRQ1-1250 |
670 |
800 |
390 |
630 |
754 |
367 |
400 |

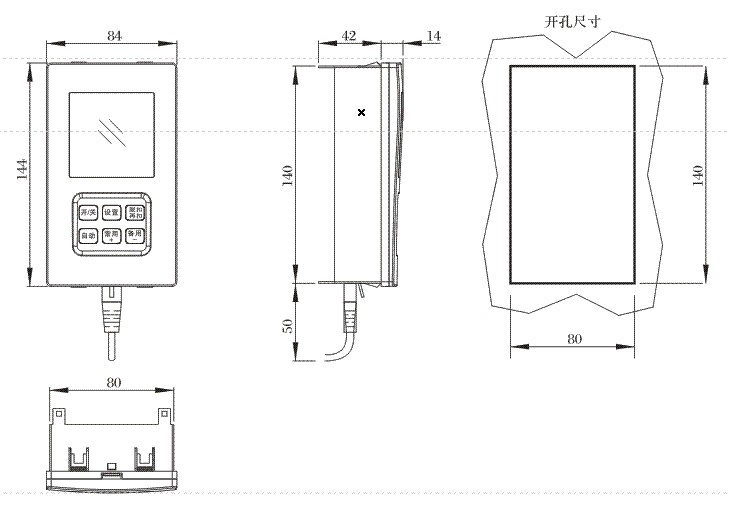

控制器面板外形
產品外形圖

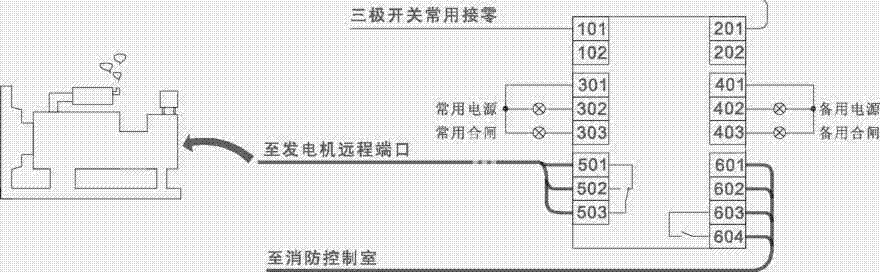

典型應用
三極開關備用接零
統維護
為保證開關工作的可靠性。請定期（建議每三個月進行_次切換試驗，以確認開關工作正常，保證重要負荷供電的連續性
常見故障及排除
當遇到開關不能正常轉換時，請參考下表進行常見故障排除。在參考該表后，如果仍不能解決，請與我公司或當?shù)卮砩搪?lián)系
|
故障現象 |
故障檢査 |
故障排除 |
|
通電后控制器指示燈不亮 |
電源釆樣線脫落 |
將對應的線接好 |
|
3極開關，系統中性線未接入中性端子 |
||
|
控制器顯示正常而開關無法正常轉換 |
控制器是否處于手動位置 |
將控制器置為自動轉換 |
|
電源正常開關處于合閘位置而負載端沒電 |
檢査開關是否脫扣 |
負載故障消除后手動使開關在扣 |
訂貨須知
用戶訂貨應提供如下詳細資料

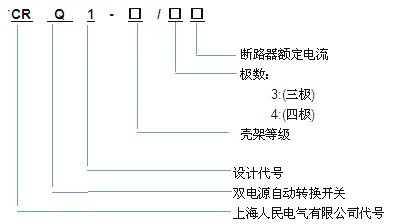

*產品名稱型號規格及數量 *如有特殊安裝條件或特殊場所使用需求，用戶提供相對應的技術資料或與公司協商。 訂貨舉例：（1)-100型，額定電流50A，四級，自投自復模式，一臺寫為：CRQ1-100/50A4P即可
(2)-100型，額定電流50A,四級，電網-發電或消防模式，一臺寫為：CRQ1-100/50A4P即可
